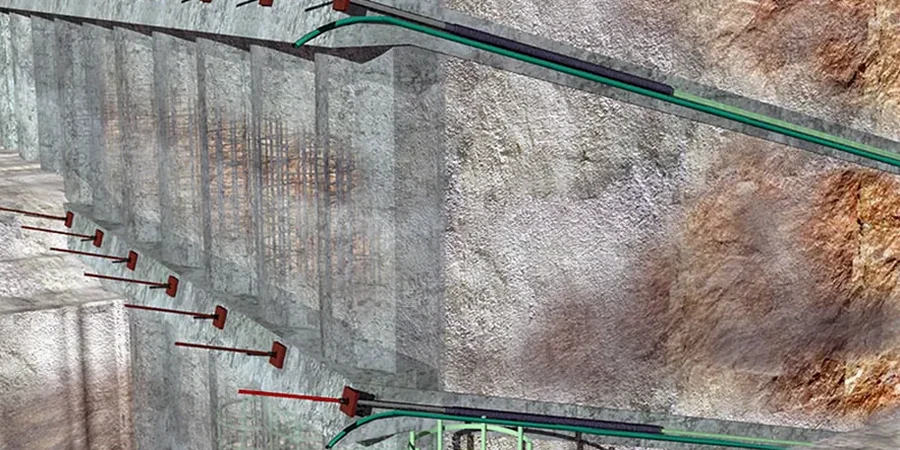

Diseño de Anclajes Activos y Pasivos en La Florida: Cargas y Normativa

Q: ¿Cuánto cuesta un diseño de anclajes en La Florida?

048.000. El costo varía según la cantidad de líneas de anclaje, la profundidad de bulbo y la complejidad del perfil geotécnico. Incluye memoria de cálculo, planos de detalle y especificaciones técnicas para la licitación.

El diseño geotécnico en La Florida exige cumplir la NCh1508 para el estudio de mecánica de suelos y la NCh2369 para diseño sísmico de estructuras industriales. La comuna se asienta sobre depósitos aluviales del río Maipo con intercalaciones de limos y bolones, un perfil que complica la perforación y la inyección de lechada. Aplicamos la teoría de presión de tierras de Rankine y Coulomb definiendo la capacidad última del bulbo según el método de Littlejohn. Para excavaciones sobre los 8 metros en gravas arenosas, combinamos el cálculo de estabilidad global con un monitoreo de excavaciones que valide la carga de bloqueo en tiempo real. La experiencia en la zona nos indica que la adherencia terreno-lechada varía entre 150 y 280 kPa, un rango que solo se confirma con pruebas de arrancamiento in situ.

La corrosión bajo tensión en torones no protegidos puede reducir la vida útil del anclaje a menos de 10 años en suelos con sulfatos.

Procedimiento y alcance

Un error frecuente en la zona precordillerana de La Florida es diseñar anclajes con longitudes de bulbo estándar sin verificar la profundidad del nivel freático. El bulbo debe atravesar el plano de falla potencial y anclarse al menos 2 metros dentro de la zona pasiva de Rankine. Para un muro anclado en avenida La Florida con 9 metros de altura, la carga de trabajo puede superar los 500 kN por cable, exigiendo torones de 7 hilos grado 270 ksi. La capacidad del bulbo se determina con la ecuación Q = τ_ult * π * d * Lb, donde τ_ult es la adherencia unitaria y Lb la longitud cementada. En suelos granulares con presencia de finos, la inyección tipo IU (repetitiva y selectiva) duplica la capacidad respecto a la inyección global. Complementamos el diseño con sondajes SPT para correlacionar N60 con el ángulo de fricción y el ensayo CPT cuando se requiere un perfil continuo de resistencia de punta para definir la cota exacta del bulbo.

Factores del terreno local

Un colector de aguas lluvias en el sector de Avenida México colapsó porque los anclajes no vencieron la cuña de deslizamiento. La excavación de 7.5 metros se realizó en una matriz de grava limosa no cementada. Los anclajes se diseñaron con bulbos de 6 metros, pero la superficie de falla se desarrolló 2 metros por detrás del bulbo. La pérdida de confinamiento provocó el desprendimiento de la pantalla de shotcrete y el colapso parcial de la vereda norte. El incidente dejó claro que en La Florida, donde la matriz fina puede lavarse con una lluvia intensa, se debe verificar la estabilidad externa del sistema anclado. La falla de un solo anclaje puede redistribuir cargas a los adyacentes y causar un colapso progresivo. Por eso especificamos protección catódica o vainas de polietileno corrugado cuando la agresividad química del suelo lo exige.

Parámetros de referencia

Parámetro	Valor típico
Carga máxima de trabajo	250 - 950 kN
Longitud libre mínima	4.5 - 15 m
Longitud de bulbo cementado	3.0 - 12 m
Diámetro de perforación	100 - 150 mm
Relación Agua/Cemento (a/c)	0.40 - 0.50
Presión de inyección	0.3 - 1.0 MPa
Coeficiente de seguridad (pasivo)	FS ≥ 2.0
Tipo de acero	NCh 165 Gr. 270

Otros servicios relacionados

Prueba de arrancamiento y ensayo de creep

Ejecutamos ensayos de carga según NCh2369 para validar la capacidad última del bulbo. Mantenemos la carga de bloqueo durante 60 minutos y medimos el desplazamiento con comparadores de 0.01 mm. Emitimos informe con curva carga-desplazamiento y determinación de la carga de fluencia aparente.

Diseño de muros anclados permanentes

Calculamos el empuje activo, el factor de seguridad al deslizamiento y la estabilidad global con software de equilibrio límite. Seleccionamos la protección anticorrosión clase I o II según la agresividad del suelo de La Florida. Entregamos planos de detalle con espaciamiento, inclinación y secuencia de tesado.

Marco normativo

NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh1508.Of2014 - Geotecnia - Estudio de mecánica de suelos, NCh 165 - Standard Specification for Low-Relaxation, Seven-Wire Steel Strand for Prestressed Concrete, PTI DC35.1-14 - Recommendations for Prestressed Rock and Soil Anchors, EN 1997-1:2004 (Eurocode 7) - Geotechnical design

Consultas frecuentes

¿Cuál es la diferencia entre un anclaje activo y uno pasivo?

El anclaje activo se tesa hasta su carga de diseño (70-80% de la carga última) inmediatamente después de la inyección, comprimiendo el terreno. El pasivo no se pretensa; entra en carga solo cuando la estructura se deforma. En excavaciones profundas en La Florida usamos activos para limitar la deformación horizontal a menos de 0.2% de la altura de corte.

¿Qué normativa rige el diseño de anclajes en Chile?

La NCh2369.Of2003 para diseño sísmico y la NCh1508.Of2014 para mecánica de suelos. A nivel internacional aplicamos la PTI DC35.1-14 del Post-Tensioning Institute y la BS 8081:1989 para anclajes inyectados. Las pruebas de carga siguen los lineamientos de la NCh 165 para torones y la EN 1997-1 para estados límite.

¿Cada cuántos metros se debe colocar un anclaje en un muro?

El espaciamiento horizontal típico varía entre 1.5 y 3.0 metros. En La Florida, con perfiles de grava arenosa, usamos 2.0 metros de separación para una carga de diseño de 450 kN. El espaciamiento vertical depende de la altura del muro: la primera fila se ubica a 0.5 m de la corona y las siguientes cada 2.5 m.

¿Cuánto cuesta un diseño de anclajes en La Florida?

¿Qué tipo de cemento se usa para la inyección del bulbo?

Usamos cemento grado alta resistencia según NCh148, con relación agua/cemento entre 0.40 y 0.50. En presencia de sulfatos en el suelo de La Florida, especificamos cemento puzolánico o Tipo V (ARI) para evitar el ataque químico. La resistencia a compresión de la lechada debe alcanzar 25 MPa a 7 días.
